Vous rencontrerez trois matériau de tuyau en silicone options : VMQ, tuyau en fluorosilicone (FVMQ), et tuyau en silicone renforcé. Le VMQ convient à un usage général, le fluorosilicone résiste au carburant et à l'huile, et le renforcement ajoute une résistance à la pression. Ce guide des matériaux pour tuyaux en silicone vous aide à adapter le matériau à vos besoins en matière de température, de produits chimiques et de durabilité. Sunrise fournit les trois. Le marché des tuyaux en silicone a atteint 1,2 milliard USD en 2024 et croît à un TCAC de 6,5 % jusqu'en 2033.
Le silicone VMQ convient aux usages généraux comme le liquide de refroidissement et l'air. Il fonctionne de -60 °C à +230 °C. Mais il échoue avec le carburant et l'huile.
Le fluorosilicone résiste au carburant, à l'huile et aux vapeurs. Il conserve sa flexibilité dans le froid. Choisissez-le pour les conduites de carburant et les systèmes d'huile.
Le silicone renforcé ajoute de la résistance pour la haute pression. Il répond aux normes SAE. Utilisez-le pour les turbocompresseurs et le refroidissement intensif.
Le VMQ, ou silicone vinyle méthyle, est le caoutchouc de silicone standard à usage général pour les applications de tuyaux industriels et automobiles. Ce matériau de tuyau en silicone sert de référence dans tout guide des matériaux pour tuyaux en silicone car il équilibre le coût, la performance et la polyvalence. Sa structure moléculaire offre une flexibilité et une stabilité environnementale exceptionnelles que peu d'autres élastomères peuvent égaler.
Le silicone VMQ offre une plage de température de service continu de –60 °C à +230 °C, avec des pics intermittents jusqu'à environ 300 °C tolérables pendant de courtes périodes. Cette fenêtre thermique dépasse celle de la plupart des caoutchoucs à usage général. Le matériau offre également une déformation rémanente après compression et une résilience exceptionnelles, maintenant la force d'étanchéité sous la chaleur et reprenant sa forme après déformation. Les propriétés clés incluent :
|
Propriété |
Plage typique |
|---|---|
|
Duromètre (Shore A) |
20 – 90 |
|
Résistance à la traction |
900 – 1 500 psi |
|
Allongement à la rupture |
100 – 700 % |
|
Plage de température continue |
–60 °C à +230 °C |
Cependant, le VMQ présente une limitation claire qui affecte votre sélection de matériaux. Sa résistance aux carburants, aux huiles et aux solvants est médiocre. Un tuyau en silicone connecté à une conduite PCV transportant de la vapeur d'huile absorbe l'huile, gonfle, puis s'effondre ou se détache. Les vapeurs de carburant diesel et d'essence provoquent un gonflement, un ramollissement et une perte de vapeur. Le VMQ fonctionne bien avec le liquide de refroidissement, l'ozone, les UV et l'eau, mais ne peut pas supporter les fluides hydrocarbonés.
Vous trouverez des tuyaux en silicone VMQ dans les systèmes de refroidissement, les conduites d'admission d'air, le transfert d'eau et la manipulation générale de fluides sans produits pétroliers. Il excelle dans les tuyaux de radiateur et les connexions d'intercooler. Le matériau est également très performant dans les environnements extérieurs grâce à sa résistance exceptionnelle aux intempéries et aux UV.
Les avantages incluent une plage de température inégalée, une excellente flexibilité et une résistance exceptionnelle à l'ozone. Les inconvénients incluent une faible résistance au carburant et à l'huile et une résistance à la déchirure inférieure à celle du HNBR ou du FKM. Choisissez le VMQ lorsque vous avez besoin d'un tuyau fiable et rentable pour des applications d'air propre, de liquide de refroidissement ou d'eau.

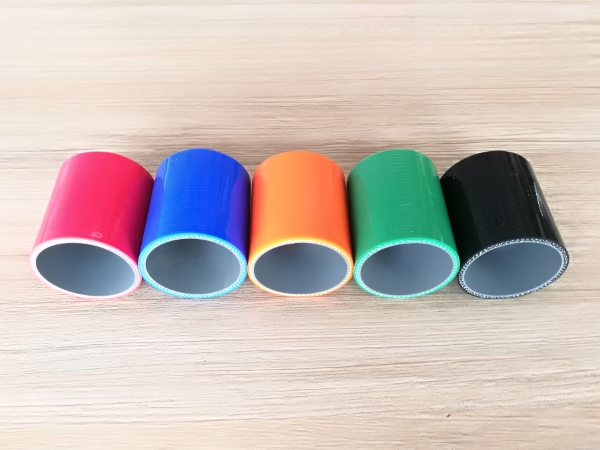

Le VMQ standard ne peut pas gérer les carburants et les huiles dans votre système. Le fluorosilicone (FVMQ) devient le matériau de tuyau en fluorosilicone approprié dans ces cas-là. Le FVMQ porte des chaînes latérales fluorées attachées au squelette de silicone. Ce changement moléculaire transforme la résistance chimique tout en préservant la flexibilité thermique.
Le fluorosilicone gagne sa résistance chimique améliorée grâce à la fluoration. Ce processus renforce les liaisons moléculaires dans la structure du silicone. Des groupes trifluoropropyle sont adjacents aux groupes méthyle dans le FVMQ. Cet arrangement offre une résistance aux carburants, aux attaques chimiques et à l'huile minérale. Il conserve également des propriétés mécaniques et physiques similaires à celles du VMQ.
Le FVMQ est un polymère de silicone fluoré. Sa structure moléculaire a une stabilité améliorée grâce à la fluoration, ce qui lui confère une meilleure résistance chimique que le VMQ standard.
Vous pouvez utiliser le FVMQ avec de l'essence, du diesel et des vapeurs d'huile sans le gonflement que vous verriez avec du silicone standard. La plage de température continue atteint jusqu'à +220 °C avec un ensemble d'additifs. Cet additif peut réduire la flexibilité à basse température. Ce guide des matériaux pour tuyaux en silicone considère le FVMQ comme le pont entre le silicone à usage général et les fluoroélastomères spécialisés.
Vous trouverez des tuyaux en fluorosilicone dans les conduites de carburant automobiles haute performance, les systèmes de retour d'huile industriels et les applications de récupération des vapeurs où des hydrocarbures sont présents. Ce matériau est également utilisé pour les conduites de vidange d'huile de turbocompresseur et les systèmes de contrôle des émissions dans des environnements exigeants.
Les applications de service de carburant présentent un choix entre des revêtements en FVMQ et en FKM. Le FVMQ offre une meilleure flexibilité à basse température. Il maintient l'intégrité de l'étanchéité dans les environnements froids. Le FKM offre une résistance supérieure au carburant à haute température. Cependant, il devient cassant par grand froid. Les applications nécessitant à la fois une résistance au carburant et des performances hivernales privilégient le FVMQ comme candidat plus robuste.
Les avantages incluent une excellente résistance au carburant et à l'huile, une large plage de température et une bonne flexibilité à basse température. Les inconvénients incluent un coût plus élevé que le VMQ et une résistance réduite à l'huile chaude par rapport au FKM.
Le tuyau en silicone renforcé intègre une ou plusieurs couches de support à l'intérieur de la paroi en silicone. Les matériaux de renforcement courants incluent les fibres de polyester et d'aramide. La tresse en polyester convient aux systèmes de refroidissement et d'air à pression modérée. Le renforcement en aramide gère les charges mécaniques plus élevées rencontrées dans les conduites de turbocompresseur. Cette construction augmente considérablement la pression d'éclatement par rapport aux tuyaux non renforcés. La norme SAE J20 régit ces produits. Elle spécifie que l'éclatement minimal doit être de 4 fois la pression de service. La norme divise la construction en cinq types pour différents cas d'utilisation. Les tuyaux robustes 20R1 utilisent des parois épaisses allant jusqu'à 7,1 mm avec des couches de tissu renforcé, atteignant des pressions d'éclatement dépassant 300 psi. Les tuyaux 20R2 intègrent une hélice en fil d'acier inoxydable pour la résistance à l'écrasement dans les conduites de vide et d'intercooler de turbo. Le 20R4 représente le type le plus largement spécifié pour les connexions de radiateur de voitures particulières, équilibrant flexibilité et indice de pression. Chaque type offre un profil mécanique spécifique pour son système prévu.
Vous trouverez ces tuyaux dans les systèmes de turbocompresseur automobiles, les circuits de refroidissement de moteurs robustes et le transfert de fluides industriels à haute pression. Le silicone SAE J20 Classe A offre un service continu de -55 °C à +175 °C. Il résiste à l'ozone, aux UV et aux liquides de refroidissement à base de glycol. Les applications s'étendent aux systèmes CVC, aux moteurs marins et aux équipements de production d'énergie. La construction renforcée résiste à la fissuration et au pelage sous exposition à la vapeur tout en conservant sa flexibilité. Vérifiez la conformité SAE J20 en demandant le rapport de test de votre fournisseur. Recherchez des marquages permanents et lisibles qui confirment la classe exacte. Ce guide des matériaux pour tuyaux en silicone recommande le silicone renforcé lorsque votre système exige une résistance à l'éclatement supérieure à 300 psi ou nécessite une conformité aux normes SAE. Les avantages incluent des indices de pression élevés, une excellente plage de température et une longue durée de vie. Les inconvénients incluent un coût plus élevé que le VMQ non renforcé et une flexibilité réduite dans les routages serrés. Choisissez le silicone renforcé pour les exigences de pression et de durabilité exigeantes.exigences.
Cette section du guide des matériaux pour tuyaux en silicone fournit un tableau de comparaison directe et un cadre de décision. Vous pouvez faire correspondre le VMQ, le fluorosilicone et le silicone renforcé à vos conditions de fonctionnement spécifiques en utilisant ces critères.
|
Propriété |
VMQ |
Fluorosilicone (FVMQ) |
Silicone renforcé |
|---|---|---|---|
|
Plage de température continue |
–60 °C à +230 °C |
–60 °C à +220 °C |
–55 °C à +175 °C |
|
Résistance au carburant et à l'huile |
Faible |
Excellente |
Dépend du caoutchouc de base |
|
Tolérance à la pression |
Faible (non renforcé) |
Faible à modérée |
Élevée (éclatement ≥300 psi possible) |
|
Flexibilité |
Excellente |
Bonne |
Modérée |
|
Coût relatif |
Faible |
Modéré |
Élevé |
Chaque matériau échange un attribut contre un autre. Le VMQ offre la fenêtre thermique la plus large mais ne peut pas gérer les hydrocarbures. Le FVMQ sacrifie une petite partie de cette plage de température pour obtenir une résistance chimique robuste contre l'essence, le diesel et les vapeurs d'huile. Le silicone renforcé réduit la flexibilité pour atteindre une résistance mécanique que les matériaux non renforcés ne peuvent pas atteindre. Les couches de renforcement en aramide permettent des pressions d'éclatement dépassant 300 psi selon les spécifications SAE J20R3. Cette comparaison pratique du guide des matériaux pour tuyaux en silicone révèle une progression claire : le VMQ comme base, le FVMQ pour la résistance chimique et le silicone renforcé pour les exigences de pression.
Votre défi principal détermine le point de départ. Pour les circuits de refroidissement, les systèmes d'admission d'air ou le transfert d'eau sans exposition au pétrole, le VMQ offre la solution la plus rentable avec sa plage de température complète et son excellente flexibilité. Pour les conduites de carburant, les systèmes de retour d'huile ou les applications de récupération des vapeurs où les hydrocarbures entrent en contact avec la paroi du tuyau, le FVMQ devient la sélection correcte.
Les exigences de pression orientent votre choix vers le silicone renforcé. L'épaisseur de la paroi régit directement la résistance à la pression. Des parois plus épaisses supportent des indices de pression plus élevés. Une épaisseur insuffisante provoque un gonflement, un effondrement ou un éclatement sous charge. Le nombre de couches de renforcement s'adapte à la pression requise :
Paroi simple non renforcée pour basse pression inférieure à 50 PSI.
Construction renforcée par tresse pour les applications à pression moyenne à élevée.
4 plis enroulés sur mandrin pour les pressions nominales les plus élevées.
Pour les circuits sous vide à pression négative : spécifiez une dureté de 60–70 Shore A avec un renfort minimum de 3 plis pour éviter l'affaissement.
Pour la tuyauterie d'intercooler à pression positive jusqu'à 0,25 MPa : utilisez un renfort de 4 plis avec une dureté de 55 Shore A pour une flexibilité et une résistance optimales.
Plus de 80 % des clients considèrent la qualité du matériau comme le facteur le plus critique lors de la sélection d'un matériau de tuyau en silicone, selon un récent rapport de l'industrie.
Cette statistique renforce une vérité simple : vous ne pouvez pas compenser un polymère de base inadapté par des parois plus épaisses ou des couches de renfort supplémentaires. Choisissez d'abord le composé de base pour correspondre à votre environnement chimique et thermique, puis spécifiez le renfort pour les exigences de pression.
Sunrise fournit les trois options de matériaux et propose des solutions de tuyaux personnalisées pour des applications uniques. Consultez leur équipe d'ingénierie lorsque votre système exige une combinaison spécifique de résistance à la température, de compatibilité chimique et de pression nominale. Leur expertise garantit que vous sélectionnez la bonne construction pour chaque circuit de votre système.
Choisissez le VMQ pour les applications générales. Sélectionnez un tuyau en fluorosilicone pour les environnements contenant du carburant et de l'huile. Utilisez un tuyau en silicone renforcé lorsque la haute résistance est importante. Évaluez la plage de température, l'exposition chimique, la tolérance à la pression et les besoins en flexibilité. Ce guide des matériaux pour tuyaux en silicone simplifie votre processus de sélection. Contactez Sunrise pour des solutions personnalisées. Une correspondance appropriée des matériaux garantit la sécurité et des performances optimales.
Choisissez tuyau en fluorosilicone lorsque du carburant, de l'huile ou de la vapeur entre en contact avec la paroi du tuyau. Le VMQ gonfle et ramollit au contact des hydrocarbures. Le FVMQ résiste à l'essence, au diesel et à l'huile tout en conservant une bonne flexibilité à basse température.
Non. Le renfort augmente la résistance à l'éclatement, mais l'épaisseur de la paroi et le nombre de couches définissent la limite réelle. Spécifiez un tuyau en silicone renforcé lorsque votre système nécessite une résistance à l'éclatement supérieure à 300 psi ou une conformité à la norme SAE J20.
Le VMQ couvre de –60 °C à +230 °C, la fenêtre la plus large des trois. Le FVMQ atteint +220 °C avec un additif. Le silicone renforcé sert de –55 °C à +175 °C. Adaptez votre matériau de tuyau en silicone aux points les plus chauds et les plus froids de votre système.
