Tuyaux en silicone pour véhicules à pile à combustible à hydrogène : Guide complet

Les tuyaux en silicone sont des tubes flexibles spécialisés fabriqués à partir de caoutchouc de silicone. Dans les véhicules à pile à combustible à hydrogène, ils transportent en toute sécurité le liquide de refroidissement et les gaz. Ils résistent aux températures élevées, restent flexibles et durent longtemps. Le marché mondial de ces véhicules atteindra 28,23 milliards de dollars d'ici 2030, avec une croissance annuelle de 19,7 %. Ce guide couvre les avantages, les limites et les alternatives comme l'EPDM et les tuyaux en caoutchouc marin. Choisir le bon tuyau est essentiel pour la sécurité.

Points clés

• Les tuyaux en silicone supportent bien les températures extrêmes et les produits chimiques. Ils assurent la sécurité et l'efficacité des véhicules à pile à combustible à hydrogène.

• Les tuyaux en silicone peuvent libérer du siloxane. Cela peut empoisonner le catalyseur de la pile à combustible. Utilisez des revêtements en FKM ou PTFE à l'intérieur de l'empilement.

• Choisissez des tuyaux conformes aux normes SAE et ISO. Vérifiez les certifications telles que IATF 16949. Cela garantit la qualité et la sécurité.

Que sont les tuyaux en silicone ?

Définition et propriétés de base

Les tuyaux en silicone sont des tubes flexibles fabriqués à partir de caoutchouc de silicone, un élastomère synthétique composé de silicium, d'oxygène, d'hydrogène et de carbone. Vous trouverez ces tuyaux dans des systèmes automobiles exigeants, y compris les tuyaux pour pile à combustible à hydrogène assemblages qui transportent le liquide de refroidissement et les gaz. Le squelette silicium-oxygène du matériau le distingue du caoutchouc ordinaire. Cette liaison Si-O transporte environ 444 kJ/mol d'énergie, tandis qu'une liaison carbone-carbone typique contient environ 348 kJ/mol. Cette force de liaison supplémentaire explique pourquoi le silicone résiste si bien à la chaleur, à l'oxydation et à la lumière ultraviolette.

Le tableau ci-dessous résume les propriétés fondamentales que vous devriez attendre d'un tuyau en silicone standard.

En quoi ils diffèrent des tuyaux en caoutchouc standard

Les tuyaux en caoutchouc standard reposent sur un squelette carbone-carbone. Cette structure se dégrade plus rapidement sous l'effet de la chaleur et de l'exposition aux UV. Le caoutchouc de silicone reste stable d'environ -50°C jusqu'à 250°C et au-delà, une plage qui dépasse celle de nombreux autres caoutchoucs. Les tuyaux en caoutchouc typiques, en revanche, supportent beaucoup moins bien la chaleur et perdent leur flexibilité dans des conditions froides.

Le comportement chimique distingue également les deux matériaux. Le silicone est largement inerte et résiste à l'eau, à l'huile et au carburant. La compatibilité chimique d'un tuyau en caoutchouc dépend de sa formulation, et certains produits chimiques le dégraderont avec le temps. Pour les véhicules à pile à combustible à hydrogène, cette différence est importante. Vous avez besoin de tubes qui tolèrent les variations de température et l'exposition chimique sans se fissurer ni gonfler.

Pourquoi utiliser des tuyaux en silicone dans les piles à combustible à hydrogène ?

Les tuyaux en silicone résolvent des défis d'ingénierie critiques au sein des systèmes de piles à combustible à hydrogène. La réaction électrochimique exige des tubes qui maintiennent leur intégrité sous la chaleur, la pression et l'exposition chimique. Les tuyaux en caoutchouc standard échouent dans cet environnement. Le silicone fournit la base de performance requise par l'énergie hydrogène.

Résister aux températures extrêmes

Les empilements de piles à combustible génèrent une chaleur importante pendant le fonctionnement. Votre tuyau pour pile à combustible à hydrogène doit supporter des températures élevées soutenues sans durcir, se fissurer ou perdre sa flexibilité. Le squelette silicium-oxygène du silicone offre une stabilité thermique de -60°C à 230°C. Cette plage couvre à la fois la chaleur du fonctionnement actif et les conditions de démarrage à froid dans les climats hivernaux.

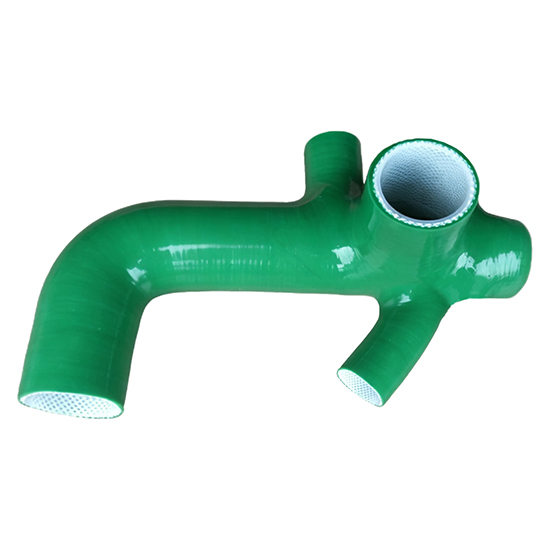

Les tuyaux en silicone conçus sur mesure sont spécifiquement destinés aux systèmes de véhicules à pile à combustible. Les fabricants ajoutent des renforts en fil métallique pour protéger contre les pressions extrêmes, y compris les conditions de vide qui peuvent écraser un tuyau non renforcé. Les renforts en tissu, généralement en polyester ou en aramide dans une construction multicouche, offrent une résistance accrue et une résistance aux hautes températures. Ces matériaux maintiennent la stabilité dimensionnelle du tuyau lors des cycles thermiques.

La capacité de pression compte autant que la tolérance à la température. Les tuyaux fiables gèrent des pressions élevées, vous offrant une flexibilité par rapport aux tubes en acier rigides. Cette classe de pression convient à la fois aux systèmes de stockage embarqués et aux lignes de distribution au sein de l'empilement de la pile à combustible. Les tests de vieillissement thermique confirment que les composés de silicone optimisés résistent au durcissement et maintiennent une élasticité à long terme dans les conditions d'exploitation.

Compatibilité chimique et flexibilité

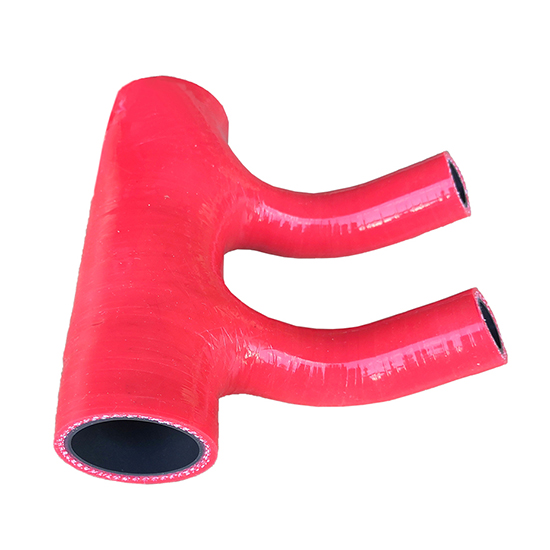

La résistance chimique détermine la durée de vie du tuyau tout autant que la température. Les tuyaux en silicone doublés de FKM sont les mieux adaptés au transport de l'hydrogène et à l'intégrité du système de refroidissement. Les ingénieurs les utilisent couramment du côté cathode de la pile à combustible. La couche interne en FKM (fluoroélastomère) offre une excellente résistance chimique et une perméabilité aux gaz nettement inférieure à celle du silicone standard.

L'adhérence entre les couches de silicone et de FKM dépasse 5 000 N/m. Testée selon les normes SAE J20-2006 Section 5.11 et ASTM D413-98 (2017), cette forte adhérence garantit que le tuyau survit aux cycles de pression et à la dilatation thermique sans délamination. La faible teneur en composés volatils évite les interférences avec les capteurs et les membranes sensibles à l'intérieur de la pile à combustible.

La propreté est un autre facteur décisif. Les piles à combustible sont très sensibles aux particules. Les tuyaux en silicone fabriqués dans des conditions de production propres avec des formulations à faible taux d'extractibles évitent toute contamination susceptible de dégrader les performances. Un fournisseur de tuyaux en silicone pour piles à combustible fournit des matériaux d'une pureté ultra-élevée qui garantissent l'intégrité du système.

La flexibilité complète le tableau des performances. Contrairement aux tubes métalliques rigides, les tuyaux en silicone absorbent les vibrations et s'adaptent à la dilatation thermique dans les compartiments moteur étroits. Ils résistent aux pressions de vide et conviennent aux conduites de gaz et de fluides dans les systèmes d'électrolyseurs. Que vous vous approvisionniez auprès d'un spécialiste ou d'un fabricant de tuyaux de refroidissement pour véhicules électriques, la combinaison de la compatibilité chimique, de la faible perméation et de la flexibilité mécanique fait du silicone le choix pratique pour les véhicules à pile à combustible à hydrogène.

Avantages des tuyaux en silicone pour les systèmes à hydrogène

Résistance à la température et longévité

Les tuyaux en silicone offrent une stabilité thermique que le caoutchouc standard ne peut égaler. Votre pile à combustible produit une chaleur continue pendant son fonctionnement. Le matériau en silicone supporte cette charge sans durcir ni se fissurer. Cette stabilité thermique prolonge la durée de vie du tuyau et réduit la fréquence de remplacement. Vous évitez les temps d'arrêt imprévus et les coûts de maintenance.

Les environnements froids mettent également à l'épreuve la flexibilité des tuyaux. Le silicone reste souple à basse température. Les tuyaux en caoutchouc se raidissent et risquent de se rompre dans les mêmes conditions. Cette large plage de fonctionnement signifie qu'une seule spécification de tuyau couvre toute votre enveloppe climatique. Vous simplifiez les décisions d'inventaire et de spécification. La longévité réduit également les déchets et le coût total de possession sur la durée de vie du véhicule.

Sécurité et fiabilité

La prévention des fuites protège les personnes et l'équipement. L'hydrogène s'échappe facilement à travers les matériaux dégradés. Les tuyaux en silicone résistent à la perméation et maintiennent leur intégrité structurelle sous des cycles de pression. Cette fiabilité assure la sécurité de votre système pendant des milliers d'heures de fonctionnement. Une défaillance de tuyau dans un système à hydrogène entraîne des conséquences graves. Vous avez besoin de matériaux qui fonctionnent de manière cohérente.

Les normes industrielles vérifient la sécurité et la qualité des tuyaux. Le tableau ci-dessous répertorie les certifications clés pour les applications de tuyaux pour piles à combustible à hydrogène.

Un fabricant de tuyaux de refroidissement pour véhicules électriques qualifié suit ces normes tout au long de la production. Vous avez l'assurance que chaque tuyau répond aux exigences de qualité automobile. Cette conformité protège votre investissement et vos passagers. Des tuyaux fiables réduisent également les réclamations au titre de la garantie et les risques de réputation.

Limites et considérations

Facteurs de perméation et de coût

Le caoutchouc de silicone présente une perméabilité à l'hydrogène plus élevée que l'EPDM, le FKM et le FFKM. Cela signifie que le transfert d'hydrogène est plus important lorsque vous utilisez du silicone par rapport à ces élastomères alternatifs. Pour un tuyau de pile à combustible à hydrogène, ce taux de perméation plus élevé se traduit par une perte de gaz progressive et un risque accru que l'hydrogène atteigne des zones où il ne devrait pas se trouver. Vous devez tenir compte de ce comportement lors de la conception du système.

Le coût ajoute une autre couche de considération. Les composés de silicone et les couches de renforcement qu'ils nécessitent ont un prix plus élevé que le caoutchouc standard. Les constructions doublées de FKM augmentent encore le coût car la couche interne en fluoroélastomère nécessite un traitement spécialisé. Vous payez plus cher au départ, mais vous gagnez une plage thermique et une flexibilité que les matériaux moins chers ne peuvent offrir. Le compromis n'est logique que lorsque vos conditions de fonctionnement exigent vraiment les forces du silicone.

Compatibilité avec les systèmes à hydrogène

L'interaction du silicone avec la pile à combustible elle-même crée la limitation la plus grave. Le matériau libère des oligomères de siloxane dans l'environnement de la pile. Ces composés s'adsorbent sur les surfaces des catalyseurs en platine. Dans des conditions d'oxydation cathodique, ils forment une couche de silice qui empoisonne de façon permanente les sites actifs du catalyseur.

Le silicone est exclu de la considération pour les joints de piles à combustible PEM malgré sa plage de température favorable et ses faibles extractibles dans l'eau propre.

Cette constatation façonne la façon dont vous spécifiez les matériaux. Vous pouvez toujours utiliser du silicone pour les conduites de liquide de refroidissement et le routage externe de gaz où il n'entre jamais en contact avec le catalyseur. Pour tout ce qui se trouve à l'intérieur de la pile, vous avez besoin de FKM, FFKM ou EPDM à la place. Un fournisseur de tuyaux en silicone pour piles à combustible compétent vous dira exactement où le silicone a sa place et où il n'en a pas. Posez cette question avant de finaliser toute nomenclature.

Silicone vs tuyau en caoutchouc marin et alternatives

Le tuyau en caoutchouc marin convient aux bateaux et aux environnements industriels. Il ne peut pas répondre aux exigences des systèmes de piles à combustible à hydrogène. Ce matériau manque de la résistance à la température et à la perméation dont vous avez besoin. Les molécules d'hydrogène sont petites et s'échappent à travers des matériaux de qualité inférieure. Un tuyau en caoutchouc marin se dégrade également sous les cycles thermiques d'un empilement de piles à combustible. Vous ne devriez pas le spécifier pour une utilisation avec de l'hydrogène.

Tuyaux en EPDM vs silicone

Le caoutchouc EPDM offre une option à moindre coût pour les conduites de liquide de refroidissement. Son plafond de température est bien inférieur à celui du silicone. Le tableau ci-dessous montre la différence.

Le silicone reste également flexible à basse température. L'EPDM se raidit dans des conditions froides. Vous bénéficiez d'une plage de fonctionnement plus large avec le silicone. Un tuyau en caoutchouc marin fonctionne encore moins bien dans les deux extrêmes.

PTFE et autres options haute performance

Les tuyaux en PTFE offrent une résistance chimique exceptionnelle. Ils résistent aux acides, aux bases et aux solvants. Cette inertie convient aux fluides agressifs dans les systèmes à hydrogène. Le PTFE coûte plus cher que le silicone. Il offre également moins de flexibilité. Vous échangez le rayon de courbure contre une protection chimique.

Les tuyaux en silicone non doublés présentent un réel inconvénient. Le silicone peut s'échapper du tuyau et s'incruster dans les assemblages membrane-électrodes. Cela dégrade l'assemblage membrane-électrodes et raccourcit la durée de vie de l'empilement. Le doublage avec du FKM réduit l'extraction de siloxane d'environ 50 fois. Un tuyau en caoutchouc marin n'offre aucune protection de ce type. Choisissez votre matériau en fonction de l'emplacement du tuyau dans le système.

Critères de sélection pour les applications de piles à combustible à hydrogène

Normes SAE et ISO

Les normes vous donnent une base de référence vérifiée pour la performance des tuyaux. Un tuyau en silicone personnalisé conçu pour le service des piles à combustible à hydrogène (transportant de l'hydrogène et de l'oxygène) est spécifié pour répondre à SAE J20 R4 CLASS A. Cette norme SAE confirme que le tuyau gère les exigences de pression et de température de l'application. Vous devriez demander à tout fournisseur une conformité documentée avant de passer commande.

Les certifications de gestion de la qualité sont tout aussi importantes. Le tableau ci-dessous répertorie les systèmes qu'un fabricant réputé devrait détenir.

Ces certifications prouvent que l'usine contrôle ses processus. Elles ne remplacent pas les tests de performance, mais elles réduisent votre risque de recevoir des pièces incohérentes.

Facteurs clés pour choisir les tuyaux en silicone Sunrise

Sunrise conçoit ses tuyaux en silicone pour répondre à vos spécifications de pression, de température, de flexibilité et de transmission de fluides. L'entreprise propose des solutions conçues sur mesure pour les systèmes de véhicules à pile à combustible. Cette approche garantit la fiabilité et la performance dans votre application spécifique. Vous recevez un tuyau adapté à votre plage de fonctionnement plutôt qu'une pièce générique.

Le contrôle de la contamination distingue un bon fournisseur de tuyaux en silicone pour piles à combustible d'un fournisseur moyen. Les faibles taux d'extractibles minimisent les risques de contamination lors du transfert de fluides chimiques et de gaz. Le silicone durci au platine améliore la pureté par rapport aux méthodes de traitement conventionnelles. Le renforcement en acier inoxydable ajoute une capacité de pression, une résistance structurelle et une résistance au vide tout en conservant la flexibilité. Ces caractéristiques protègent votre empilement et prolongent la durée de vie.

Entretien et inspection des tuyaux en silicone

Vérifications de routine pour l'usure et les fuites

Vous devriez inspecter votre tuyau pour pile à combustible à hydrogène selon un calendrier fixe. Recherchez les fissures de surface, le gonflement et les points rigides sur toute la longueur. Vérifiez le serrage de chaque collier et raccord. Une petite fuite dans une conduite d'hydrogène crée un risque de sécurité sérieux. Effectuez un test de pression à la pression nominale de votre système et surveillez les chutes lentes. Portez une attention particulière aux coudes et aux points de connexion, où les contraintes se concentrent.

L'état du liquide de refroidissement en dit long sur la santé du tuyau. Le silicone absorbe très peu de liquide de refroidissement, ce qui maintient le tuyau dimensionnellement stable en service normal. Vous pouvez le confirmer en pesant un tuyau retiré par rapport à ses spécifications d'origine. Une prise de poids significative signale une dégradation interne. Remplacez le tuyau avant qu'il ne tombe en panne en service.

Meilleures pratiques pour la longévité

Des conditions de fonctionnement appropriées prolongent la durée de vie du tuyau bien au-delà de 10 ans. Le silicone gère une plage de température de -55°C à +175°C. Maintenez votre système dans cette fenêtre. Des concentrations de glycol plus élevées, supérieures à 60 %, favorisent le silicone en réduisant le gonflement et la perméation. Choisissez votre mélange de liquide de refroidissement en gardant cela à l'esprit.

• Stable sous cyclage thermique à long terme

• Structure renforcée pour la résistance aux vibrations

• Doublure optionnelle en FKM ou PTFE pour une meilleure étanchéité à l'hydrogène

• Résiste aux liquides de refroidissement, à l'eau et aux produits chimiques

• Résistant au vieillissement, aux UV et durable sous des cycles répétés de chaleur et de pression

Ces caractéristiques réduisent la fréquence et les coûts de maintenance. Stockez les tuyaux de rechange à l'abri de la lumière directe du soleil et des sources d'ozone. Suivez les valeurs de couple du fabricant lorsque vous remontez les colliers. Documentez chaque inspection afin de pouvoir suivre les tendances de dégradation au fil du temps.

Tendances futures de la technologie des tuyaux en silicone

Avancées dans les formulations de matériaux

La science des matériaux continue de pousser les composés de silicone vers de meilleures performances. Les chercheurs mélangent désormais le silicone avec des nano-charges pour améliorer la conductivité thermique et la résistance mécanique. Ces additifs aident le tuyau pour pile à combustible à hydrogène à évacuer la chaleur plus rapidement lors des pics de demande. Vous bénéficiez d'une durée de vie plus longue et de performances plus constantes sur toute la plage de fonctionnement.

Les nouveaux systèmes de réticulation réduisent également la teneur en substances volatiles. Le silicone réticulé au platine améliore déjà la pureté par rapport aux versions réticulées au peroxyde. Les formulations futures réduiront encore davantage les extractibles. Ceci est important car la lixiviation des siloxanes empoisonne les catalyseurs au platine à l'intérieur de la pile. Un fournisseur de tuyaux en silicone pour piles à combustible avant-gardiste adoptera ces composés plus propres rapidement. Vous devriez vous renseigner sur les méthodes de réticulation lorsque vous évaluez des fournisseurs.

Les constructions hybrides représentent une autre direction prometteuse. Les fabricants combinent des couches extérieures en silicone avec des doublures intérieures en FKM ou PTFE. Cette conception réduit l'extraction de siloxane d'environ 50 fois par rapport au silicone non doublé. Vous obtenez la flexibilité et la plage thermique du silicone ainsi que l'inertie chimique des fluoropolymères. Attendez-vous à ce que ces tuyaux hybrides deviennent la norme dans les boucles de refroidissement côté cathode.

Le rôle des tuyaux en silicone dans l'infrastructure hydrogène

L'infrastructure hydrogène s'étend bien au-delà du véhicule lui-même. Les électrolyseurs, les réservoirs de stockage et les stations de ravitaillement ont tous besoin de tuyaux flexibles. Les tuyaux en silicone conviennent à bon nombre de ces applications stationnaires. Ils gèrent les variations de température des équipements de compression et de distribution. Un fabricant de tuyaux de refroidissement pour VE expérimenté peut fournir des tuyaux pour les installations mobiles et fixes.

La trajectoire du marché soutient cette expansion. Le marché mondial des véhicules à pile à combustible atteindra 28,23 milliards de dollars d'ici 2030, avec une croissance annuelle de 19,7 %. Cette croissance stimule la demande d'assemblages de tuyaux fiables dans toute la chaîne d'approvisionnement. Vous verrez des tuyaux en silicone dans les flottes de bus, les dépôts de camions et les sites de production distribuée. Chaque emplacement a besoin de tuyaux qui résistent à la chaleur, à la pression et à l'exposition chimique.

Les normes évolueront parallèlement à l'infrastructure. SAE J20 et IATF 16949 régissent déjà la qualité des tuyaux automobiles. Les futures révisions ajouteront probablement des limites de perméation spécifiques à l'hydrogène. Vous devez suivre ces changements et spécifier des pièces conformes. Une adoption précoce protège votre investissement et assure la sécurité de vos systèmes.

Les tuyaux en silicone jouent un rôle essentiel dans les véhicules à pile à combustible à hydrogène. Leur résistance à la température et aux produits chimiques garantit un fonctionnement sûr et efficace. Contrairement au tuyau en caoutchouc marin, le silicone résiste aux conditions difficiles et offre une durée de vie plus longue. Sélectionnez des produits de haute qualité de Sunrise répondant aux normes SAE et ISO. Un entretien approprié et une sélection de matériaux appropriée libèrent tout le potentiel de la technologie.

FAQ

Les tuyaux en silicone peuvent-ils supporter la chaleur à l'intérieur d'une pile à combustible ?

Oui. Le silicone reste stable de -60°C à 230°C. Cette plage couvre le fonctionnement actif et les démarrages à froid. Les constructions renforcées ajoutent de la résistance pour le cyclage de pression et les conditions de vide.

Pourquoi certains systèmes de piles à combustible évitent-ils le silicone près du catalyseur ?

Le silicone libère des oligomères de siloxane. Ces composés empoisonnent les sites catalytiques au platine dans des conditions oxydantes de cathode. Utilisez des doublures en FKM ou PTFE pour le contact interne de la pile. Les conduites de liquide de refroidissement externes restent sûres.

À quelle fréquence faut-il inspecter un tuyau pour pile à combustible à hydrogène ?

Suivez un calendrier fixe. Vérifiez les fissures, le gonflement et les raccords desserrés. Effectuez des tests de pression à la pression nominale. Remplacez tout tuyau présentant une prise de poids ou une dégradation de surface avant qu'il ne tombe en panne.
