Choisir le bon tuyau en siliconene se résume pas à sélectionner le diamètre correct. Le tuyau doit également être adapté au fluide de travail, à la température, à la pression, au mouvement, à la méthode de raccordement et à l'espace d'installation. Un tuyau qui semble approprié sur le papier peut s'avérer inadapté si sa construction matérielle ou son renforcement ne correspond pas aux conditions de service réelles.
Pour les acheteurs B2B, les ingénieurs et les équipes d'approvisionnement, comprendre ces facteurs avant de passer commande peut aider à éviter les problèmes de compatibilité, les difficultés d'installation et les modifications de conception inutiles par la suite.
Points clés
-
Sélectionnez un tuyau en silicone en fonction du fluide, de la température, de la pression, du vide, du mouvement et des conditions d'installation de l'application réelle.
-
Le renforcement, la doublure intérieure et la construction du tuyau affectent la résistance à la pression, la flexibilité, la stabilité dimensionnelle et la compatibilité avec les fluides.
-
Les applications de piles à combustible nécessitent des constructions de tuyaux différentes pour les circuits de refroidissement, de cathode et d'anode, car chaque circuit transporte un fluide différent et présente des exigences matérielles distinctes.
-
Des tuyaux en silicone complexes peuvent être développés à partir de plans, d'échantillons, de dimensions, de configurations de branchement, d'exigences de renforcement et de détails de raccordement.
Commencez par l'application et le fluide
La première étape consiste à identifier où le tuyau sera utilisé et ce qui passera à travers.
Les tuyaux en silicone sont utilisés dans de nombreux systèmes, notamment les systèmes de refroidissement de véhicules, les systèmes turbo et d'air de suralimentation, les systèmes d'admission d'air, les conduites de vide, les systèmes de chauffage, les équipements de transformation alimentaire, les machines industrielles et les systèmes d'alimentation à pile à combustible.
Le fluide est particulièrement important car le silicone n'est pas automatiquement adapté à tous les fluides.
Par exemple, la question « Un tuyau en silicone peut-il être utilisé pour du carburant ? » ne peut pas être résolue simplement par oui ou par non. Le silicone standard ne doit pas être choisi pour un service direct avec du carburant uniquement parce qu'il possède une bonne résistance à la température. Le type de carburant, les conditions d'exposition, la température et le matériau intérieur requis doivent tous être pris en compte. Une construction résistante au carburant ou une doublure intérieure appropriée peut être nécessaire.
Il en va de même pour la question « Un tuyau en silicone peut-il être utilisé pour de l'huile ? ». La compatibilité avec l'huile dépend de l'huile spécifique, de la température de fonctionnement, des conditions d'exposition et de la construction du tuyau. Pour les applications impliquant de l'huile, du carburant ou des produits chimiques agressifs, la surface intérieure doit être considérée séparément de la structure extérieure en silicone.
C'est pourquoi l'application et le fluide doivent être définis avant de choisir la structure du tuyau.
Vérifiez la température, la pression, le vide et le mouvement
Après avoir identifié l'application, vérifiez les conditions de service réelles.
La température est l'une des principales raisons pour lesquelles le silicone est sélectionné pour des applications de tuyaux exigeantes. Cependant, la valeur pertinente n'est pas simplement la température maximale que le matériau peut tolérer. La température de fonctionnement continue, les variations de température, le fluide de contact et la construction globale du tuyau doivent être considérés ensemble.
La pression est un autre facteur important. Un tuyau utilisé dans un système de refroidissement ou d'air de suralimentation sous pression peut nécessiter un renforcement pour maintenir sa stabilité dimensionnelle et sa résistance à la pression.
La pression d'éclatement est influencée par des facteurs tels que la conception du renforcement, le diamètre du tuyau, la construction de la paroi et les conditions de test utilisées pour l'évaluation. Un renforcement plus important ou une construction différente peut augmenter la pression d'éclatement minimale, mais la valeur finale dépend de la géométrie et du matériau spécifiques du tuyau.
Les applications sous vide ont des exigences différentes. Un tuyau peut avoir besoin d'une résistance suffisante pour ne pas s'affaisser en présence d'une pression négative.
Le mouvement doit également être pris en compte lors de la sélection du tuyau. Dans les applications automobiles, les tuyaux peuvent subir des vibrations, des mouvements du moteur, des flexions répétées et des changements de position pendant le fonctionnement. Un
tuyau en silicone flexible peut être utile lorsque le raccordement doit s'adapter au mouvement, mais la flexibilité doit toujours être équilibrée avec le renforcement et la géométrie d'installation.
Avant de sélectionner un tuyau, considérez :
-
Température de fonctionnement continue et de pointe
-
Pression de service et fluctuations de pression
-
Conditions de vide, le cas échéant
-
Vibrations et mouvement
-
Flexibilité requise
-
Espace d'installation
-
Fréquence de mouvement ou de flexion
Examiner ces conditions ensemble offre une base plus réaliste pour la sélection du tuyau que de choisir uniquement par la taille.
Sélectionnez la bonne construction de tuyau
Les tuyaux en silicone peuvent être fabriqués avec différentes structures de renforcement en fonction des performances requises.
Les constructions disponibles peuvent inclure un renforcement en polyester, en aramide et en fil métallique. D'autres options de construction incluent le fluorosilicone, une doublure en fluorocaoutchouc (FKM), le silicone ignifuge, le silicone de qualité alimentaire et des pièces métalliques intégrées, selon l'application.
Chaque construction modifie l'équilibre entre la résistance à la pression, la flexibilité, la stabilité dimensionnelle et les caractéristiques d'installation.
Par exemple, un tuyau renforcé peut être plus adapté à une application où la résistance à la pression est importante. Une construction différente peut être préférable lorsque la flexibilité ou le poids est une préoccupation majeure.
Un renforcement plus important ne signifie pas automatiquement qu'un tuyau est meilleur pour toutes les applications. La construction doit correspondre aux exigences de fonctionnement réelles.
Pour les conceptions de tuyaux complexes, le renforcement peut également être combiné avec d'autres caractéristiques. Un tuyau peut utiliser plusieurs couches de renforcement, une doublure intérieure spécialisée, un renforcement en fil métallique ou des composants métalliques intégrés en fonction de l'application.
Ceci est particulièrement important pour les projets de tuyaux sur mesure, car la construction finale doit fonctionner comme un système complet plutôt que de simplement répondre à une exigence matérielle.
Quand avez-vous besoin d'une doublure intérieure ?
La surface intérieure du tuyau est particulièrement importante lorsque le tuyau transporte du carburant, de l'huile ou des produits chimiques.
Une construction en silicone conventionnelle peut convenir à de nombreuses applications d'air, de liquide de refroidissement et d'usage général, mais les applications impliquant des fluides plus exigeants peuvent nécessiter un matériau intérieur différent.
Les constructions possibles incluent :
- Surface intérieure en silicone standard
- Couche intérieure en fluorosilicone (FVMQ)
- Doublure intérieure en caoutchouc fluoré (FKM)
Les constructions personnalisées peuvent inclure des conceptions doublées de fluorosilicone et de FKM lorsque l'application l'exige.
Le but d'une doublure intérieure est de fournir un matériau différent à la surface de contact du tuyau tout en conservant les propriétés requises de la construction globale du tuyau. La doublure appropriée dépend du fluide réel et des conditions de service.
Cette distinction est utile lors de la comparaison de différents produits de tuyaux. Deux tuyaux peuvent avoir des dimensions et des apparences extérieures similaires, mais des constructions internes et des applications prévues significativement différentes.

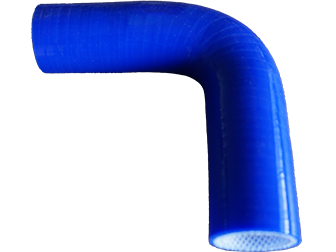

Tuyau en silicone pour pile à combustible: Adapter la construction au circuit

Les systèmes de piles à combustible nécessitent une sélection minutieuse des tuyaux, car différents circuits transportent différents fluides et ont des exigences matérielles différentes.
Dans les systèmes de piles à combustible à hydrogène, trois circuits principaux nécessitent généralement des solutions de tuyaux dédiées :
Circuit de refroidissement
Les tuyaux de refroidissement transportent de l'eau déionisée et du liquide de refroidissement formulé pour les applications de piles à combustible afin de gérer la production thermique de l'empilement de piles à combustible. Pour les circuits de refroidissement, le silicone avec renforcement textile est une construction courante ; le renforcement exact doit être sélectionné en fonction des exigences de pression, de stabilité dimensionnelle et de propreté.
Circuit cathodique
Les tuyaux côté cathode sont utilisés pour le côté air/oxygène du système de pile à combustible. La composition exacte du gaz, les conditions d'écoulement et les exigences de propreté dépendent de la conception de l'empilement et du système. Les tuyaux côté cathode nécessitent un matériau et une construction adaptés au circuit air/oxygène et aux exigences de propreté du système de pile à combustible.
Circuit anodique
Les tuyaux côté anode peuvent être exposés à l'hydrogène, au gaz de purge et à l'humidité selon l'architecture du système et le mode de fonctionnement. Pour les circuits de gaz côté anode, des constructions avec un renforcement plus résistant et une doublure barrière peuvent être envisagées lorsque la spécification de l'application le permet.
Ces exemples montrent que le choix ne doit pas être fait uniquement en fonction du diamètre du tuyau. Le circuit, le fluide transporté, le renforcement, la couche intérieure, la méthode de connexion et les conditions d'installation doivent tous être pris en compte lors de la définition de la construction du tuyau.
La conception des tuyaux pour piles à combustible peut également impliquer des composants supplémentaires. Selon l'application, les assemblages de tuyaux peuvent intégrer des connecteurs en alliage d'aluminium, en acier inoxydable ou en plastique, fixés avec des colliers ou des anneaux de retenue.
Confirmer les dimensions, la forme et les détails de connexion
Une fois les conditions de fonctionnement et la construction identifiées, la conception physique du tuyau doit être confirmée.
Les dimensions importantes peuvent inclure :
- Diamètre intérieur
- Diamètre extérieur
- Épaisseur de paroi
- Longueur totale
- Angle de courbure
- Rayon de courbure
- Position de la dérivation
- Dimensions de connexion
La forme du tuyau est également importante lorsque l'espace d'installation est limité. Un tuyau moulé ou formé peut être plus approprié qu'un tube droit lorsque le tuyau doit suivre un cheminement spécifique.
L'espacement des dérivations peut affecter à la fois la construction du tuyau et sa fabricabilité. L'espacement minimal dépend de la taille et de la construction du tuyau ; des valeurs spécifiques doivent être confirmées pour chaque projet. Pour les dérivations impliquant des coupleurs métalliques, un espace de fonctionnement supplémentaire est requis pour le serrage et l'outillage.
Le rayon de courbure est une autre considération qui dépend de la construction du tuyau. Le rayon de courbure minimal varie en fonction de la structure de renforcement et de la présence de doublures intérieures, car ces facteurs affectent la flexibilité globale du tuyau fini. Les valeurs spécifiques doivent être confirmées au stade de la conception.
Ces détails montrent pourquoi la conception physique doit être prise en compte au début d'un projet de tuyau sur mesure plutôt qu'après que la construction du tuyau a déjà été définie.
Les détails de connexion doivent également être spécifiés. Selon l'application, un assemblage de tuyau peut utiliser des connecteurs en plastique, des coupleurs métalliques, des colliers, des méthodes de retenue ou d'autres composants intégrés. Les assemblages de tuyaux peuvent inclure des inserts métalliques et un renforcement en fil ou en métal si nécessaire.
Vérifier les normes et spécifications applicables
L'étape suivante consiste à vérifier si l'application nécessite une norme industrielle, une spécification ou une exigence définie par le client particulière.
Une norme peut spécifier des aspects tels que les dimensions, les tolérances, les exigences en matière de matériaux ou les caractéristiques de performance. Cependant, la norme applicable dépend du tuyau et de l'application spécifiques.
Pour les applications automobiles, la norme SAE J20 peut être pertinente pour certaines exigences relatives aux tuyaux de refroidissement et de radiateur. Les informations de conception pour certains tuyaux en silicone font également référence à la norme SAE J20 lorsqu'il est question des tolérances de diamètre intérieur, d'épaisseur de paroi et de longueur.
Au lieu de supposer qu'une seule norme s'applique à chaque tuyau en silicone, les acheteurs doivent confirmer les exigences exactes pour l'application prévue.
Il est également utile de distinguer une spécification de matériau générale des exigences de performance réelles du tuyau fini. Un tuyau peut répondre à une exigence de matériau tout en nécessitant un renforcement, une géométrie ou un revêtement intérieur différent pour l'application finale.
Pour les projets personnalisés, les tolérances dimensionnelles doivent également être discutées avant la production. Pour un contrôle dimensionnel plus strict, une inspection basée sur des gabarits peut être utilisée.
Tuyaux en silicone personnalisés pour des applications spécifiques
Lorsqu'un tuyau standard ne convient pas à l'application requise, des tuyaux en silicone personnalisés peuvent être développés en fonction de la conception et des conditions de fonctionnement réelles.
La personnalisation peut impliquer bien plus que le simple changement du diamètre ou de la longueur du tuyau. Selon le projet, elle peut inclure des formes complexes, des branches multiples, différentes structures de renforcement, des revêtements intérieurs, un renforcement par fil, des inserts métalliques ou d'autres composants intégrés.
Les constructions disponibles peuvent inclure un renforcement en polyester, en aramide et en fil, ainsi que du fluorosilicone, un revêtement en FKM et des pièces métalliques, selon l'application.
Pour un nouveau projet, un dessin ou un échantillon constitue un point de départ pratique. Les conditions de service de base doivent ensuite être fournies, telles que le fluide, la température, la pression ou le vide, les dimensions, les exigences de connexion et l'espace d'installation.
Ces détails aident à déterminer la construction de tuyau appropriée et à identifier les considérations de fabrication dès le stade de la conception.
L'expérience de Sunrise dans le développement de tuyaux personnalisés couvre
les formes de tuyaux complexes pour les espaces d'installation compacts, les tuyaux à branches multiples, les branches décentrées, les coupleurs métalliques et les assemblages de tuyaux.
Cela signifie que les solutions de tuyaux en silicone peuvent être envisagées non seulement pour des dimensions de tuyaux standard, mais aussi pour des applications où le routage, la configuration des branches, le renforcement, le revêtement intérieur ou la conception de la connexion nécessitent une construction plus spécifique.
Fournir les informations de conception à un stade précoce peut aider à identifier les problèmes de fabrication potentiels avant le début de la production et faciliter le développement d'un tuyau qui correspond aux exigences d'installation réelles.
Si vous avez un dessin, un échantillon ou une exigence d'application spécifique, vous pouvez contacter
SUNRISE silicone hose pour discuter de la construction de tuyau requise et des options de personnalisation.
FAQ
Quelle est la durée de vie d'un tuyau en silicone ?
La durée de vie d'un tuyau en silicone dépend de la température, de la pression, du fluide, du mouvement, des conditions d'installation et de la construction du matériau. Il n'existe pas de valeur de durée de vie unique qui s'applique à chaque application. Une sélection correcte des matériaux et une installation appropriée sont importantes pour une performance à long terme.
Le tuyau en silicone est-il résistant à l'huile ?
Le silicone standard n'est pas automatiquement adapté à toutes les applications pétrolières. Le type d'huile, la température, les conditions d'exposition et la construction du tuyau doivent être évalués. Un revêtement intérieur approprié peut être nécessaire pour certaines applications.
Le tuyau en silicone est-il résistant à la chaleur ?
Le silicone possède une bonne résistance à la température et est couramment utilisé dans des applications impliquant des températures élevées. Cependant, la plage de température appropriée dépend du composé de silicone spécifique, de la construction, du fluide et des conditions de fonctionnement.
Le tuyau en silicone est-il résistant au carburant ?
Tous les tuyaux en silicone ne sont pas adaptés à une utilisation directe avec du carburant. Le type de carburant et les conditions d'exposition doivent être pris en compte, et une construction résistante au carburant ou un revêtement intérieur approprié peut être nécessaire pour certaines applications.
