Comment fonctionne un tuyau en silicone

La plupart des acheteurs abordent la sélection des tuyaux en silicone en posant d'abord deux questions : quelle est la température nominale et quel est le prix ? Les deux sont importants, mais commencer par là conduit souvent au mauvais produit. Un tuyau en silicone qui répond aux spécifications de température sur le papier peut tout de même tomber en panne prématurément si la structure de renforcement ne correspond pas aux conditions de pression, si le composé est incompatible avec le fluide transféré ou si la construction a été conçue pour un type de charge entièrement différent.

Cet article explique comment fonctionnent réellement les tuyaux en silicone — non seulement de quoi ils sont faits, mais comment leur structure réagit aux différentes conditions de fonctionnement. Il aborde également quatre hypothèses qui conduisent couramment les acheteurs B2B à spécifier le mauvais produit, et propose un cadre pratique pour adapter le type de tuyau à l'application.

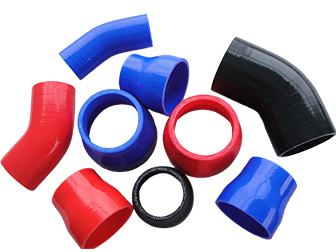

Quels sont les différents types de tuyaux en silicone ?

Les tuyaux en silicone ne constituent pas une catégorie de produit unique. Le terme couvre une large gamme de constructions avec des structures, des principes de fonctionnement et des caractéristiques de performance sensiblement différents. Comprendre les principales catégories est la première étape vers une sélection correcte.

Le tuyau en silicone pour véhicule est la catégorie la plus large et la plus exigeante techniquement. Il comprend les tuyaux en silicone pour les systèmes de refroidissement, les durites de radiateur en silicone, les durites de turbo, les durites d'échangeur d'air, les durites d'admission d'air, les durites à vide en silicone, les durites de chauffage et les durites de pile à combustible. Chacun d'eux dessert un système différent avec des exigences différentes en matière de température, de pression, de fluide et de géométrie. Un tuyau de radiateur en silicone reliant le radiateur au bloc moteur fonctionne dans des conditions différentes de celles d'une durite de turbo manipulant de l'air chaud sous pression, même si les deux se trouvent dans le même compartiment moteur.

Le tuyau en silicone à usage spécial couvre les constructions conçues pour des conditions exigeantes ou inhabituelles. Le tuyau en silicone renforcé par un fil utilise une structure en acier en spirale intégrée dans la paroi pour résister à l'effondrement sous vide.

Le tuyau renforcé au Kevlar et à l'aramide offre une résistance à l'éclatement plus élevée pour une épaisseur de paroi plus faible. Le tuyau renforcé à la fibre de verre étend la plage de température utile plus près des sources de chaleur. Le tuyau en silicone ignifuge répond aux exigences UL94-V0 ou EN45545-2 pour les applications dans les véhicules ferroviaires et autres environnements sensibles au feu. Les versions résistantes aux produits chimiques et au carburant utilisent généralement une doublure intérieure en FKM pour éviter la dégradation par des fluides agressifs.

Les raccords en silicone universels — tuyaux droits, réducteurs, coudes à 45 et 90 degrés, tuyaux à bosse et autres formes standard — offrent des solutions de connexion flexibles sur une gamme de diamètres et de géométries d'installation sans nécessiter d'outillage personnalisé.

Le tuyau en silicone de qualité alimentaire et le tuyau tressé en silicone servent aux applications où la pureté du matériau et la gestion de la pression comptent plus que les extrêmes thermiques. Les produits en silicone extrudé, y compris les conduites à vide et les tubes industriels, sont généralement des constructions monocouches non renforcées adaptées au service à basse pression ou sous vide à des températures modérées. Les pièces en silicone moulé étendent le matériau en composants tridimensionnels pour des applications industrielles, de santé et grand public.

Le tuyau en caoutchouc — y compris le tuyau de refroidissement en EPDM, le tuyau d'admission d'air en EPDM et le tuyau de carburant en caoutchouc nitrile — reste approprié pour les applications standard où le coût est la considération principale et où les conditions de fonctionnement se situent dans les limites conventionnelles.

Comment fonctionne un tuyau en silicone — Et où la plupart des acheteurs se trompent

Le principe de fonctionnement d'un tuyau en silicone dépend du type de charge qu'il est conçu pour supporter. La plupart des tuyaux en silicone automobiles renforcés partagent une construction en couches, mais la façon dont cette construction réagit à la pression, au vide, à la température et à l'exposition aux fluides varie considérablement selon la façon dont elle a été conçue. Quatre hypothèses conduisent couramment les acheteurs vers le mauvais produit.

Hypothèse un : La température nominale est le principal critère de sélection

Le caoutchouc de silicone doit sa stabilité thermique au squelette silicium-oxygène (Si-O) de sa structure moléculaire. La liaison Si-O a une énergie de liaison plus élevée que les liaisons carbone-carbone (C-C) qui forment le squelette de la plupart des caoutchoucs conventionnels. Cela confère au silicone une plus grande résistance à la dégradation thermique à des températures élevées, et maintient également la flexibilité à basse température là où de nombreux élastomères à base de carbone deviennent cassants.

Cependant, la température nominale d'un tuyau fini dépend de plus que du seul composé de silicone. Les fibres de renforcement ont leurs propres limites thermiques. L'adhérence entre les couches peut se dégrader avant que le composé de silicone lui-même ne tombe en panne. Et la compatibilité des fluides à haute température est une question tout à fait distincte.

Un tuyau en silicone pour liquide de refroidissement, par exemple, peut utiliser un composé classé pour un service continu au-dessus de 200°C, mais si la formulation du liquide de refroidissement est chimiquement incompatible avec ce composé, une dégradation se produira aux températures de fonctionnement normales. Le tuyau de refroidissement résistant aux OAT de SUNRISE aborde ce problème directement — il est spécifiquement composé et testé pour la compatibilité avec l'antigel à technologie d'acide organique (OAT) dans les conditions SAE J20 Classe A, en utilisant un mélange 50/50 de liquide de refroidissement et d'eau. Les composés de tuyaux de refroidissement en silicone standard peuvent ne pas offrir la même résistance, ce qui signifie que la sélection d'une durite de radiateur en silicone basée uniquement sur la température nominale, sans confirmer la compatibilité avec le liquide de refroidissement, peut entraîner une défaillance prématurée.

Hypothèse deux : Un tuyau renforcé standard fonctionne pour les applications sous vide

La pression et le vide imposent des exigences structurellement opposées à un tuyau. Dans une application à pression positive — circulation de liquide de refroidissement, turbocompression, air de suralimentation — le fluide ou le gaz à l'intérieur du tuyau exerce une force vers l'extérieur sur les parois. La couche de renforcement résiste à cette expansion vers l'extérieur et maintient la forme et le diamètre du tuyau sous charge.

Dans une application sous vide, la situation s'inverse. La pression atmosphérique à l'extérieur du tuyau exerce une force vers l'intérieur. Sans une structure conçue pour résister à cette charge vers l'intérieur, la paroi du tuyau fléchit vers l'intérieur, réduisant l'alésage interne et restreignant ou bloquant le flux. Une couche de renforcement en polyester tressé, efficace pour résister à l'expansion vers l'extérieur, offre peu de résistance à l'effondrement vers l'intérieur.

Le tuyau à vide en silicone renforcé par un fil résout ce problème en intégrant un ressort en acier continu dans la paroi du tuyau. Le fil hélicoïdal offre une rigidité radiale qui résiste à la déformation vers l'intérieur, quelle que soit la différence de pression externe. C'est pourquoi les applications de tuyau à vide en silicone nécessitent une construction spécifiquement conçue, et non un tuyau renforcé standard sélectionné uniquement pour sa température nominale.

Hypothèse trois : Plus de couches de renforcement signifient toujours de meilleures performances

Le renforcement améliore la résistance à la pression et la stabilité dimensionnelle, mais il réduit également la flexibilité. Dans les applications avec un routage complexe — virages serrés, espace d'installation limité ou connexions devant absorber le mouvement du moteur — un renforcement excessif peut rendre un tuyau difficile à installer et introduire des concentrations de contraintes aux points de connexion.

Les quatre principaux matériaux de renforcement utilisés dans les tuyaux en silicone automobiles offrent chacun un équilibre différent de propriétés. La fibre de polyester est la plus couramment utilisée et offre une combinaison pratique de résistance à la pression, de flexibilité et de coût. Elle fonctionne bien sur toute la plage de température de la plupart des applications de refroidissement, de chauffage et d'admission. La fibre d'aramide — y compris le Kevlar — offre une résistance à la traction nettement plus élevée pour une épaisseur de paroi plus faible, ce qui la rend appropriée pour les applications à haute pression où le poids ou l'espace est une contrainte. Le renforcement en fibre de verre étend les performances thermiques utiles plus près des sources de chaleur et est souvent utilisé dans les applications où le tuyau passe près des composants d'échappement. Le fil d'acier, comme indiqué ci-dessus, est la seule structure de renforcement qui empêche de manière fiable l'effondrement sous pression de vide.

Pour la plupart des applications de durites en silicone pour véhicules — y compris les durites en silicone pour liquide de refroidissement, les durites de radiateur en silicone et les systèmes d'admission standard — le tressage en polyester simple ou double couche est le choix approprié. Spécifier un renfort en aramide ou en fibre de verre pour une application standard de liquide de refroidissement n'améliore pas les performances et ajoute un coût inutile.

Quatrième hypothèse : les durites de qualité alimentaire et pour piles à combustible sont simplement des versions améliorées des durites en silicone standard

Les durites en silicone de qualité alimentaire et pour piles à combustible fonctionnent selon un principe différent de celui des durites sous pression. Leur fonction principale n'est pas de supporter une charge mécanique, mais de transférer des fluides sans les contaminer.

La durite en silicone standard est généralement vulcanisée à l'aide d'un procédé à base de peroxyde. La vulcanisation au peroxyde peut laisser des résidus chimiques dans la durite finie qui peuvent migrer dans le fluide transféré. Pour les applications en contact avec des aliments, le silicone vulcanisé au platine est le choix approprié. Le procédé de catalyse au platine produit une vulcanisation plus propre avec des niveaux de résidus extractibles nettement inférieurs, c'est pourquoi le silicone vulcanisé au platine est la norme pour les tubes de qualité alimentaire et pharmaceutique.

Pour les applications de piles à combustible, la préoccupation se déplace vers une classe spécifique de composés appelés siloxanes cycliques — des molécules volatiles contenant du silicium qui peuvent migrer hors du caoutchouc de silicone conventionnel dans les conditions d'utilisation. Dans un système de pile à combustible à hydrogène, les siloxanes cycliques qui atteignent l'assemblage membrane-électrodes peuvent s'adsorber sur le catalyseur au platine, réduisant son activité et dégradant les performances de la pile à combustible au fil du temps. La durite en silicone conçue pour le service des piles à combustible utilise des composés spécialement formulés avec une faible proportion de siloxanes cycliques extractibles. Lorsqu'une résistance chimique supplémentaire est requise — en particulier dans les applications côté anode ou d'alimentation en carburant — une doublure intérieure en FKM fournit une barrière entre la structure en silicone et le milieu transporté.

Un cadre de sélection pratique pour les acheteurs B2B

Plutôt que de suivre une liste de contrôle générique, l'approche la plus efficace consiste à faire correspondre directement le scénario d'application aux exigences de construction.

Pour les applications de liquide de refroidissement et de radiateur, confirmez la formulation du liquide de refroidissement avant de spécifier le composé de la durite. Les liquides de refroidissement OAT et HOAT nécessitent un composé validé pour cette chimie dans les conditions SAE J20. Les dimensions de la durite, la géométrie de courbure et l'interface de connexion doivent être confirmées à partir d'un dessin ou d'un échantillon existant pour garantir un montage correct.

Pour les applications de turbocompresseur, CAC et d'admission haute pression, la température et la pression de service sont les paramètres principaux. Le nombre de couches de renfort et la construction doivent être sélectionnés pour fournir une marge de sécurité adéquate au-dessus de la pression de service maximale. Pour les géométries de courbure complexes, un échantillon physique ou un dessin 3D réduit considérablement le temps de développement.

Pour les applications sous vide, le renfort métallique est le point de départ correct. L'épaisseur de paroi et le diamètre intérieur doivent être confirmés par rapport au niveau de vide et aux exigences de débit du système. La durite en silicone tressée standard ne doit pas être utilisée en remplacement.

Pour les applications de qualité alimentaire, pharmaceutique ou de pile à combustible, spécifiez un composé vulcanisé au platine pour le contact alimentaire et un composé à faible teneur en extractibles pour le service des piles à combustible. Confirmez si une doublure en FKM est requise en fonction du milieu spécifique et de l'emplacement du circuit.

Pour les exigences personnalisées — dimensions non standard, formes complexes, couleur ou marquage spécifique, ou intégration de raccords métalliques — fournissez un dessin, un échantillon ou un croquis dimensionnel. SUNRISE prend en charge le développement de durites en silicone personnalisées à partir d'un échantillon ou d'un dessin, avec une quantité minimale de commande de 10 pièces par article pour les produits moulés.

Conclusion

Une durite en silicone fonctionne en adaptant sa conception structurelle aux exigences spécifiques de son environnement d'exploitation. L'indice de température est une donnée de cette équation, pas la conclusion. La structure de renfort, la formulation du composé, la méthode de vulcanisation et la doublure — le cas échéant — contribuent chacune à la performance de la durite dans les conditions de service réelles.
