Lorsqu'un tuyau doit supporter des températures élevées et un contact avec des huiles ou des fluides qui ne sont pas compatibles avec le silicone standard, un tuyau en silicone conventionnel peut ne pas offrir la résistance chimique requise. Choisir un matériau uniquement en fonction de la température peut entraîner une détérioration prématurée, des fuites ou des coûts de maintenance imprévus.
Un

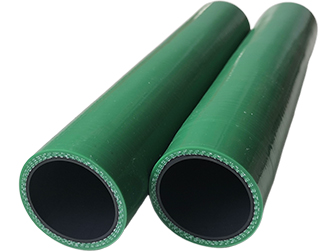

tuyau en silicone doublé FKM associe une doublure intérieure en caoutchouc fluoré à un corps extérieur en silicone et, dans de nombreuses conceptions, à un renforcement en tissu. Cette construction répond à plusieurs exigences de performance à la fois, mais la spécification adéquate dépend du milieu réel, des conditions de fonctionnement et de la conception du système.
Points clés
-
La doublure FKM peut améliorer la résistance aux carburants, aux huiles et à certains produits chimiques compatibles par rapport au silicone standard.
-
Le corps en silicone offre une flexibilité et des performances thermiques adaptées aux environnements de fonctionnement exigeants.
-
Le renforcement en tissu aide à maintenir la forme du tuyau et à résister à la pression interne lorsqu'il est correctement spécifié.
-
La compatibilité des fluides, la température, la pression et la durée d'exposition doivent être évaluées ensemble.
Qu'est-ce qu'un tuyau en silicone doublé FKM ?
Un tuyau en silicone doublé FKM est un tuyau composite conçu pour combiner la résistance chimique d'un élastomère fluorocarboné avec la flexibilité et la résistance à la chaleur du caoutchouc de silicone.
Sa construction comprend généralement trois éléments fonctionnels :
-
Doublure intérieure FKM : forme la surface en contact avec le fluide et agit comme une barrière contre les huiles, les carburants et les produits chimiques compatibles.
-
Corps extérieur en silicone : offre de la flexibilité et prend en charge le fonctionnement sur une large plage de températures, selon le composé.
-
Couche de renforcement : les plis de tissu aident à contrôler l'expansion et à maintenir la stabilité structurelle dans des conditions de pression spécifiées.
Chaque couche sert un objectif différent. La doublure intérieure ne rend pas automatiquement le tuyau complet adapté à chaque produit chimique, tandis que le corps en silicone seul ne détermine pas sa classe de pression.

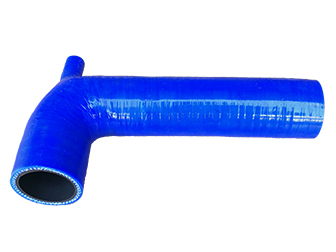

Par exemple, SUNRISE propose des conceptions de
tuyau doublé FKM pour des applications automobiles, chimiques et industrielles, y compris les systèmes de piles à combustible à hydrogène. Ses informations sur les produits mettent également en avant une faible teneur en substances volatiles et une bonne adhérence intercouche comme des considérations importantes pour les circuits de fluides spécialisés.
Quels sont les avantages des tuyaux en silicone doublés FKM ?
1. Résistance améliorée aux huiles et aux carburants
Le caoutchouc de silicone standard offre une flexibilité et une résistance à la chaleur utiles, mais il n'est généralement pas le premier choix pour un contact continu avec de nombreuses huiles et de nombreux carburants à base de pétrole.
Le FKM peut offrir une meilleure résistance à de nombreuses huiles minérales, carburants, composés aromatiques et produits chimiques organiques sélectionnés compatibles. Cela rend une construction doublée digne d'être évaluée lorsque la surface en contact avec le fluide est exposée à des substances susceptibles de faire gonfler, ramollir ou perdre l'intégrité mécanique du silicone conventionnel.
Les applications potentielles comprennent certaines conduites de retour d'huile, des circuits liés au carburant et des systèmes industriels de transfert de fluides.
Toutefois, la compatibilité varie selon la formulation exacte du FKM et la composition du fluide. Les mélanges de carburants, les additifs et une exposition prolongée peuvent modifier les performances. Confirmez le milieu spécifique auprès du fabricant du tuyau plutôt que de vous fier uniquement au nom du matériau.
2. Performances dans les environnements à température élevée
Le silicone est apprécié pour sa capacité à conserver sa flexibilité sur une large plage de températures. Le combiner avec une doublure en FKM peut aider à répondre aux applications où la résistance à la chaleur et la compatibilité des fluides sont toutes deux importantes.
La limite de fonctionnement réelle dépend du composé de silicone, de la formulation de la doublure, du renforcement, de la pression et des conditions d'exposition. L'ensemble du tuyau complet doit être évalué, y compris la doublure en FKM, le corps en silicone, le renforcement et le système de liaison.
Les compartiments moteurs, les machines chauffées et les équipements industriels peuvent exposer les tuyaux à la fois à des températures ambiantes élevées et à des milieux chauds en écoulement. Les deux conditions doivent être prises en compte lors de la sélection d'une conception.
3. Meilleur contrôle du contact avec les fluides
La doublure intérieure crée une barrière dédiée entre le milieu transporté et le corps en silicone. Cela peut aider à réduire le contact direct entre le fluide et le matériau en silicone sous-jacent.
Pour les systèmes où des traces extractibles pourraient affecter des composants sensibles, la formulation de la doublure et la propreté du tuyau fini peuvent être des critères de sélection importants.
Cela est particulièrement pertinent pour certains circuits de refroidissement de piles à combustible, où la compatibilité des matériaux et de faibles niveaux de substances volatiles ou extractibles peuvent affecter les exigences du système. Une faible teneur en substances volatiles et de faibles extractibles peuvent tous deux importer dans les circuits sensibles, mais ce sont des caractéristiques distinctes qui doivent être vérifiées par le biais des données de test applicables.
Un tuyau doublé doit néanmoins être évalué par rapport aux exigences de propreté et de compatibilité de l'application spécifique.
4. Cheminement flexible avec support structurel
Une construction en silicone renforcé peut s'adapter aux exigences de cheminement auxquelles les tuyaux rigides peuvent ne pas convenir. Le renforcement en tissu aide à contrôler l'expansion sous pression, tandis que les coudes moulés et d'autres géométries personnalisées peuvent faciliter l'installation dans des espaces restreints.
La performance finale dépend du matériau de renforcement, du nombre de plis, de la construction de la paroi, du rayon de courbure et de la conception des raccords. On ne doit pas supposer qu'un tuyau flexible tolère un cintragement sans restriction ou une haute pression simplement parce qu'il contient un renforcement.
FKM vs tuyau en silicone standard : Comparaison des performances
La différence clé réside dans le matériau exposé au fluide en circulation. Un tuyau en silicone standard possède une surface intérieure en silicone, tandis qu'une version doublée utilise du FKM au niveau de l'interface en contact avec le fluide.
Facteur de performance
|
Tuyau en silicone standard
|
Tuyau en silicone doublé de FKM
|
Résistance à la chaleur
|
Généralement bonne, selon le composé
|
Dépend à la fois de la doublure et du corps en silicone
|
Compatibilité avec les huiles minérales
|
Peut offrir une résistance aux huiles minérales, selon la formulation et les conditions d'exposition
|
Peut offrir une résistance aux huiles minérales, selon la formulation et les conditions d'exposition
|
Résistance aux carburants
|
Généralement inadapté à une exposition continue aux carburants
|
Plus adapté aux carburants dont la compatibilité est confirmée avec la formulation spécifique du FKM
|
Résistance aux acides et aux alcalis
|
Dépend de l'acide ou de l'alcali spécifique, de la concentration, de la température et du temps d'exposition
|
Peut améliorer la résistance à certains acides et alcalis ; l'adéquation doit être confirmée
|
Compatibilité chimique
|
Dépend de la formulation du silicone
|
Peut améliorer la compatibilité avec certains fluides ; l'adéquation doit être confirmée
|
Flexibilité
|
Dépend de la géométrie et de la construction
|
Dépend du corps en silicone et du renfort
|
Capacité de pression
|
Déterminée par la conception complète du tuyau
|
Déterminée par la conception complète du tuyau
|
Coût relatif
|
Souvent inférieur pour des conceptions de base comparables
|
Souvent supérieur en raison de la doublure supplémentaire
|
Ces comparaisons décrivent des tendances générales des matériaux plutôt que les résultats d'un test comparatif contrôlé. Les performances réelles dépendent de la formulation, de la construction du tuyau, des conditions de fonctionnement et de la méthode de test.
La construction doublée n'est pas automatiquement supérieure dans toutes les applications. Si le fluide est compatible avec le silicone standard, un tuyau conventionnel peut suffire. Si la résistance aux carburants ou à certains acides et alcalis est une exigence essentielle, une doublure en FKM peut offrir une surface de contact avec le fluide plus appropriée.
Il convient également de distinguer le FKM de la fluorosilicone, communément abrégée FVMQ. Bien que tous deux contiennent une chimie fluorée, il s'agit de familles d'élastomères différentes aux caractéristiques de performance distinctes. Ils ne doivent pas être considérés comme des matériaux interchangeables.
Où les tuyaux doublés de FKM sont-ils couramment utilisés ?
Automobile et véhicules utilitaires
Certains circuits de retour d'huile, liés au carburant et autres circuits de fluides peuvent bénéficier d'une doublure conçue pour le fluide transporté. Le tuyau doit également résister à la chaleur du moteur, aux vibrations, aux mouvements et aux conditions de pression de son emplacement spécifique.
Tous les tuyaux de carburant ou raccordements de moteur ne conviennent pas à une construction à base de silicone. Les carburants contenant de l'alcool et les additifs pour carburant nécessitent une attention particulière, et la compatibilité doit être confirmée pour la formulation exacte. Vérifiez la spécification automobile applicable avant de choisir le matériau.
Systèmes de piles à combustible à hydrogène
Certains circuits de piles à combustible nécessitent un contrôle rigoureux de la compatibilité des matériaux et des substances extractibles. Dans ces applications, le choix de la doublure peut être influencé par la chimie du fluide, les exigences de propreté et l'effet potentiel des substances libérées sur les composants sensibles du système.
La gamme de tuyaux pour piles à combustible met l'accent sur une faible teneur en composés volatils, l'adhésion intercouches et une construction renforcée. Ces caractéristiques doivent être vérifiées par rapport aux exigences du circuit prévu plutôt que généralisées à tous les systèmes de piles à combustible.
L'adéquation pour les circuits contenant de l'hydrogène, les composants internes de la pile ou les conduites d'hydrogène à haute pression nécessite une validation distincte au niveau du système et n'est pas établie par la seule documentation sur les tuyaux de refroidissement des piles à combustible.
Équipements industriels et manipulation des fluides
Les machines fonctionnant à proximité de sources de chaleur ou manipulant des huiles et des produits chimiques compatibles peuvent nécessiter un tuyau flexible doté d'une surface interne résistante aux produits chimiques.
Les utilisations possibles comprennent certains systèmes de circulation d'huile, des raccordements d'équipements et des assemblages spécialisés de transfert de fluides. Pour les produits chimiques agressifs, les solutions concentrées ou une exposition continue à haute température, des tests de compatibilité et un cahier des charges documenté sont particulièrement importants.
Comment choisir le bon tuyau en silicone doublé FKM
Avant de demander un devis ou d'approuver un échantillon, déterminez les paramètres suivants.
1. Identifiez le milieu exact
Précisez le fluide ou le gaz, y compris sa composition, sa concentration, ses additifs et tout agent de nettoyage susceptible d'entrer en contact avec le tuyau. Indiquez si l'exposition est continue, intermittente ou occasionnelle.
2. Définissez la plage de température
Indiquez la température de fonctionnement normale, la température maximale, les conditions ambiantes et la durée de l'exposition à la chaleur. Les limites de température doivent être confirmées pour l'ensemble de l'assemblage de tuyaux.
3. Confirmez la pression de service et les cycles de pression
Indiquez la pression de service normale et maximale, toute exposition au vide et la présence éventuelle de surpressions. Demandez une pression de service nominale et les informations de test applicables pour la construction proposée.
4. Spécifiez les dimensions et la géométrie
Indiquez le diamètre intérieur, les exigences de diamètre extérieur ou d'épaisseur de paroi, la longueur totale, le rayon de courbure et les détails de raccordement. Pour les installations complexes, un dessin ou un échantillon peut aider à clarifier la forme requise.
5. Examinez le renfort et l'adhésion
Renseignez-vous sur le matériau de renfort, la construction et les exigences pertinentes en matière de stabilité dimensionnelle. Lorsque l'application est sensible à la séparation des couches, demandez les informations de test d'adhésion inter-couches applicables.
La spécification publiée par SUNRISE pour les tuyaux de piles à combustible fait état d'une adhésion supérieure à 5 000 N/m, testée conformément à la norme SAE J20-2006 Section 5.11 et ASTM D413-98 (2017). Cela s'applique au produit spécifié et ne doit pas être supposé pour chaque construction.
6. Confirmez la conformité et les besoins de validation
Identifiez les spécifications pertinentes du client, les normes de l'industrie et les exigences de test. Une déclaration de compatibilité au niveau du matériau ne démontre pas automatiquement qu'un ensemble de tuyaux fini répond à toutes les exigences du système.
Pour obtenir des conseils spécifiques à votre application ou une configuration sur mesure, contactez Sunrise en lui indiquant vos conditions de fonctionnement et vos exigences dimensionnelles. Ces informations permettent de déterminer si une construction doublée FKM convient et quels détails doivent être confirmés avant l'échantillonnage.
