Les récentes collaborations de Toyota en matière de camions à pile à combustible avec Scania et IVECO marquent une étape significative vers la validation en conditions réelles du transport lourd à hydrogène, avec des essais de flotte structurés prévus pour 2027, bien que le déploiement commercial complet reste un objectif à plus long terme. Pour les fournisseurs de composants automobiles et les acheteurs B2B, la question la plus importante n'est pas seulement la performance de la pile à combustible, mais aussi de savoir si les systèmes environnants de gestion de l'air, du liquide de refroidissement et des fluides peuvent offrir une fiabilité à long terme dans les conditions d'utilisation des camions commerciaux.
Dans un camion à pile à combustible, les tuyaux font partie d'un système plus large qui gère la chaleur, le flux d'air et, dans certains endroits, les fluides liés à l'hydrogène.Leur fonction va au-delà de la simple connexion de deux composants. Ils doivent maintenir le débit, l'étanchéité, la flexibilité et la stabilité des matériaux tout au long des cycles thermiques répétés, des vibrations du véhicule, des changements de pression et des longues heures de fonctionnement.
Les véhicules lourds créent un environnement particulièrement exigeant. Par rapport à de nombreuses applications de véhicules de tourisme, les camions peuvent fonctionner pendant de plus longues heures quotidiennes, subir des vibrations cumulées plus élevées, transporter des charges plus importantes et faire face à des variations de température ambiante plus larges. L'espace disponible autour des piles, des compresseurs, des pompes, des échangeurs de chaleur et des composants du châssis peut également être limité. Par conséquent, le cheminement des tuyaux, le rayon de courbure, le renforcement, l'épaisseur de paroi, les connexions d'extrémité et la protection contre l'abrasion doivent tous être pris en compte lors du développement.
1. Tuyaux de liquide de refroidissement : gestion thermique et compatibilité des matériaux
Les piles à combustible et l'électronique de puissance associée génèrent de la chaleur qui doit être contrôlée pour maintenir un fonctionnement stable du système. Les tuyaux de liquide de refroidissement peuvent relier les piles, les pompes, les échangeurs de chaleur, les vannes et d'autres composants de gestion thermique.
Pour ces applications, les acheteurs doivent évaluer bien plus que la plage de température nominale. Les facteurs importants incluent la compatibilité avec le liquide de refroidissement, les cycles de température, la pression de service et les impulsions de pression, la flexibilité à basse température, la résistance aux vibrations et la stabilité dimensionnelle aux points de connexion.
Lorsqu'un circuit de refroidissement utilise de l'eau déionisée ou un liquide de refroidissement à faible conductivité, les matériaux doivent également être évalués pour leurs substances extractibles. Selon le composé du tuyau et les spécifications du système, les substances libérées par les matériaux mouillés peuvent affecter la conductivité du liquide de refroidissement ou contaminer des composants sensibles. C'est pourquoi le choix des matériaux et la validation spécifique à l'application sont importants pour les systèmes de tuyaux de refroidissement de piles à combustible.
2. Tuyaux de gestion de l'air : flexibilité, résistance à la chaleur et cheminement
Les systèmes d'air des piles à combustible peuvent inclure des connexions entre les compresseurs d'air, les composants côté cathode, l'équipement d'humidification et les sections d'admission ou de sortie. Ces tuyaux peuvent fonctionner à proximité de composants générant de la chaleur et dans des zones d'encombrement restreintes du véhicule.

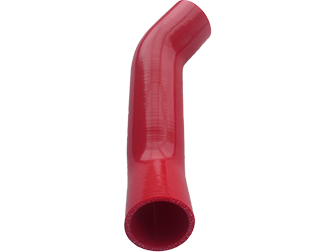

Le tuyau en silicone peut être envisagé lorsque la flexibilité, la résistance à la température, la résistance à l'ozone et une géométrie moulée sur mesure sont requises. Un renforcement peut être nécessaire lorsque le circuit a des exigences de pression ou de vide. Cependant, la construction correcte doit être sélectionnée en fonction de la disposition réelle du système, de la température de l'air, des conditions de pression, de la méthode de connexion et de la durée de vie requise.
Pour les conceptions de tuyaux moulés, même de petits changements dans l'angle de courbure, la longueur des branches, l'épaisseur de paroi ou le diamètre du tuyau peuvent affecter l'installation et la contrainte à long terme au niveau du joint. Un examen précoce des dessins 2D, des données 3D ou des échantillons physiques peut réduire les problèmes de montage lors des étapes de prototype et de validation.
3. Lignes liées à l'hydrogène : ne traitez pas chaque tuyau comme un tuyau à hydrogène
Les circuits liés à l'hydrogène nécessitent une évaluation technique distincte. Un tuyau conçu pour le service d'air ou de liquide de refroidissement ne doit pas être automatiquement utilisé pour le service d'hydrogène, surtout lorsque les exigences en matière de pression, de perméation, d'étanchéité, de raccords et de sécurité sont plus strictes.
Pour toute application en contact avec l'hydrogène, les acheteurs doivent confirmer le milieu, la pression de service, la plage de température, les cycles de pression, les attentes en matière de perméation, la conception des raccords d'extrémité et les exigences spécifiques du projet ou de la réglementation applicables. Les assemblages de tuyaux pour hydrogène comprimé à haute pression nécessitent un niveau de validation différent de celui des tuyaux standard en silicone pour liquide de refroidissement ou air. La portée publique de la norme CSA/ANSI HGV 4.2, par exemple, traite des exigences de sécurité pour les tuyaux et assemblages de tuyaux pour hydrogène gazeux comprimé dans des applications définies de stations de ravitaillement, de distributeurs et de systèmes de carburant de véhicules.
4. La durabilité des véhicules lourds dépend de la conception complète du tuyau
La durabilité d'un tuyau n'est pas déterminée uniquement par le matériau de base. Dans l'utilisation des véhicules commerciaux, la performance dépend de la construction complète et de l'environnement d'installation.
Les considérations clés incluent :
Le milieu transporté et les exigences de compatibilité chimique
Les températures de fonctionnement continues et de pointe
La pression de service, les impulsions de pression et la marge de pression d'éclatement requise
Le matériau de renforcement, le nombre de plis, l'épaisseur de paroi et les tolérances dimensionnelles
Le rayon de courbure, le cheminement, la position des colliers, l'exposition à l'abrasion et les sources de chaleur à proximité
Les connexions d'extrémité, les interfaces d'étanchéité et la méthode d'assemblage
La durée de vie cible, le cycle de validation et les exigences de traçabilité
Un tuyau en silicone avec la bonne classification de température peut toujours échouer prématurément si le renforcement, le cheminement, la conception du collier, le rayon de courbure ou l'interface du connecteur ne sont pas adaptés aux conditions de fonctionnement réelles du véhicule.
5. Informations nécessaires pour la sélection des tuyaux de pile à combustible
Pour accélérer l'évaluation technique et l'établissement du devis, les acheteurs B2B doivent partager :
La fonction du tuyau : liquide de refroidissement, air, lié à l'hydrogène ou un autre circuit auxiliaire
Le milieu transporté et toute exigence de pureté ou de faibles substances extractibles
La plage de température, la pression de service, les données sur les impulsions de pression et la durée de vie cible
Le diamètre intérieur, le diamètre extérieur, la longueur, l'épaisseur de paroi, la géométrie de courbure et l'espace d'installation du tuyau
Les dessins, fichiers 3D, échantillons ou photos de l'assemblage installé
Les besoins en matière de renforcement, de revêtement, de performance au feu ou de protection contre l'abrasion
Les raccords, colliers, connecteurs rapides, exigences d'étanchéité et normes applicables
La quantité de prototypes, le volume annuel estimé et le calendrier cible du projet
À mesure que les programmes de camions à pile à combustible progressent vers une exploitation réelle, les systèmes de tuyaux des véhicules doivent être sélectionnés en tant que composants techniques plutôt qu'en tant que pièces de rechange génériques. La construction la plus appropriée dépend du circuit, du milieu, des conditions de fonctionnement, de la conception du cheminement et des exigences de validation.
SUNRISE développe des solutions de tuyaux en silicone sur mesure pour les applications automobiles et de véhicules commerciaux, y compris des tuyaux droits renforcés, des tuyaux moulés, des tuyaux réducteurs et certaines constructions revêtues. Pour une revue de projet, les acheteurs peuvent partager leur dessin ou échantillon ainsi que les conditions de fonctionnement, les normes cibles et la quantité estimée. Notre équipe peut ensuite évaluer les constructions de tuyaux réalisables et fournir un devis basé sur l'application réelle.
